Brève introduction
La vis mère robuste est un composant fonctionnel clé dans les systèmes de transmission industriels, qui permet une conversion efficace entre le mouvement de rotation et le mouvement linéaire grâce à un engagement précis du filetage. Par rapport aux vis-mères standards, les modèles-pour usage intensif présentent les caractéristiques principales suivantes :
- Conception de renforcement structurel : grâce à un arbre central de grand-diamètre combiné à une structure multifilaire, la capacité de charge axiale statique peut atteindre plus de 200 kN.
- Mise à niveau du matériau : l'acier allié tel que le 42CrMo est sélectionné pour le traitement thermique de trempe et de revenu, ce qui augmente la durée de vie en fatigue de 3 à 5 fois.
- Garantie de précision : fabriqué selon la norme ISO3408-3, avec une répétabilité de positionnement de ± 0,05 mm/300 mm
- Adaptation aux conditions : revêtement résistant à l'usure-en option (tel que le PTFE) ou composants d'étanchéité pour s'adapter aux environnements extrêmes
Les scénarios d'application typiques incluent : les systèmes d'alimentation de machines-outils CNC, les mécanismes de positionnement d'équipements d'estampage à usage intensif, les dispositifs de servotransmission de navires et d'autres domaines industriels qui nécessitent à la fois une réponse dynamique élevée et un fonctionnement fiable à long terme.
Paramètres du produit
1. Paramètres d'infrastructure
Diamètre nominal et pas
- Diamètre nominal : 15 mm-80 mm (spécifications grand public), certains modèles personnalisés peuvent atteindre 120 mm et le diamètre est positivement corrélé à la capacité de charge.
- Plomb (S) : 4 mm-20 mm, le grand pas (tel que 16 mm/20 mm) convient aux scénarios à grande vitesse, et le petit pas (tel que 5 mm/10 mm) équilibre la précision et la charge.
- Application typique : Le modèle avec un diamètre de 40 mm et un pas de 10 mm convient à l'alimentation sur l'axe Z- des machines-outils CNC, avec une capacité de charge allant jusqu'à 120 kN. Forme de noix et mode de cycle
- Le type à bride à double écrou élimine le jeu axial grâce au pré-serrage, avec une précision de positionnement de ± 0,02 mm/300 mm.
- Méthode de circulation : anneau de circulation en forme de S -steLa structure de la bille assure une trajectoire de fonctionnement stable de la bille d'acier et réduit l'usure.
2. Charge et performances dynamiques
Charges statiques et dynamiques
- Charge dynamique nominale (Ca) : 50 kN-200 kN (en prenant comme exemple le modèle avec un diamètre de 50 mm et un pas de 10 mm, Ca=180kN).
- Vitesse critique : Inférieure ou égale à 500 tr/min dans des conditions de lubrification à la graisse, et peut être augmentée jusqu'à 800 tr/min sous lubrification à l'huile.
Rigidité et précharge
- Rigidité axiale (K) : 300-1200kgf/μm, les modèles à haute rigidité (tels que le niveau C3) conviennent au positionnement de précision.
- Niveau de pré-compression : pré-compression légère (Z0), pré-compression moyenne (Z1), pré-compression lourde (Z2), le niveau Z1 est recommandé pour les scénarios de haute -précision.
3. Adaptabilité environnementale
Plage de température
- Modèle standard : -20 degrés ~+80 degrés ; Modèles résistants aux hautes températures (tels que l'acier allié au Mo) : -40 degrés ~+150 degrés.
Niveau de protection
- Type anti-poussière : équipé d'un capot de protection rétractable, avec un niveau de protection IP54.
- Type résistant à la corrosion : surface galvanisée + traitement de peinture à trois épreuves, test au brouillard salin réussi pendant 96 heures.
Caractéristiques du produit de la vis mère robuste
1. Capacité de charge élevée
Matrice en alliage à haute résistance: fabriqué en acier allié tel que 42CrMoA/38CrMoAl, avec une limite d'élasticité supérieure ou égale à 930MPa, une résistance à la traction de 1080-1200MPa et la capacité de résister à des charges d'impact instantanées jusqu'à 300 % de la valeur nominale.
Conception de redondance de charge dynamique: La charge dynamique nominale (Ca) est calibrée à 1,5 à 2 fois la charge statique (Co) pour garantir un fonctionnement continu sans déformation plastique pendant 20 000 heures à une vitesse élevée de 500 tr/min.
2. Transmission de haute précision
Élimination du jeu inversé: Adopter une structure de précharge à double écrou (précharge de niveau Z1), appliquer une force de précharge axiale (0,05-0,1 mm) à travers des rondelles élastiques, éliminant le jeu entre l'écrou et la vis et améliorant la précision de positionnement inverse de 80 %.
Canal de refroidissement symétrique: Un canal d'eau de refroidissement en spirale est conçu à l'intérieur de la vis creuse, qui, associé à un système de contrôle de la température, contrôle la fluctuation de la température de fonctionnement à ± 2 degrés et réduit l'erreur thermique de 90 %.
3. Haute fiabilité
Structure d'étanchéité à trois niveaux :
La bague d'étanchéité à lèvre de type contact (IP68) bloque les grosses particules de poussière ; L'étanchéité sans contact-de style labyrinthe réduit la résistance au frottement ; L'isolation du rideau d'air à pression positive (0,2-0,5 MPa) empêche les débris métalliques de pénétrer.
Optimisation de l'équilibre dynamique: Le niveau d'équilibre dynamique du composant rotatif à vis atteint G2,5 (G6,3 pour les arbres de moteur ordinaires) et l'accélération des vibrations est inférieure ou égale à 0,5 m/s² dans des conditions de travail à vitesse élevée de 500 tr/min-, prolongeant ainsi la durée de vie du roulement de trois fois.
4. Adaptabilité environnementale
Solution de résistance aux hautes températures: en utilisant un acier allié au molybdène avec un revêtement en céramique, peut maintenir une dureté supérieure ou égale à HRC55 à haute température de 300 degrés, adapté aux équipements de forgeage à chaud.
Conception à très basse température : l'austénite résiduelle est éliminée par revenu à basse -température, ce qui entraîne une résistance aux chocs supérieure ou égale à 30 J/cm² à -40 degrés, répondant aux exigences des opérations polaires.
Application des produits à vis-mère robustes
Les vis-mères robustes sont largement utilisées dans l'automatisation industrielle, la fabrication mécanique, les équipements lourds et d'autres domaines en raison de leurs caractéristiques de portance élevée-, de haute-précision et de-résistance à l'usure. Voici une analyse de scénario d’application spécifique :
1. Équipement d'automatisation industrielle : comme les machines-outils CNC, en tant que composant de transmission principal, les vis-mères robustes peuvent réaliser un mouvement linéaire de haute -précision des axes X/Y/Z, garantissant que le centre d'usinage peut maintenir une précision de positionnement de 0,01 mm dans des conditions de coupe difficiles.
2. Engins de construction et équipements miniers: comme les grues portuaires, le mécanisme de levage du portique utilise des vis-mères robustes au lieu des crémaillères traditionnelles, optimise l'angle de filetage pour réduire le couple d'entraînement et coopère avec le retour de l'encodeur pour obtenir une précision de positionnement de ± 2 mm pour les équipements de levage de conteneurs.
3. Dans le domaine des équipements spéciaux et de l'industrie militaire: comme les plates-formes de lancement de missiles, le système de lancement vertical monté sur véhicule adopte des vis-mères robustes pour obtenir une liaison à double axe azimut/élévation. Le jeu de transmission est contrôlé en 2 secondes d'arc grâce à la technologie de jeu à double moteur, et le système de navigation inertielle est utilisé pour obtenir une précision de pointage du tube de lancement de ± 0,01 degré.
Détails du produit
|
Nom du produit |

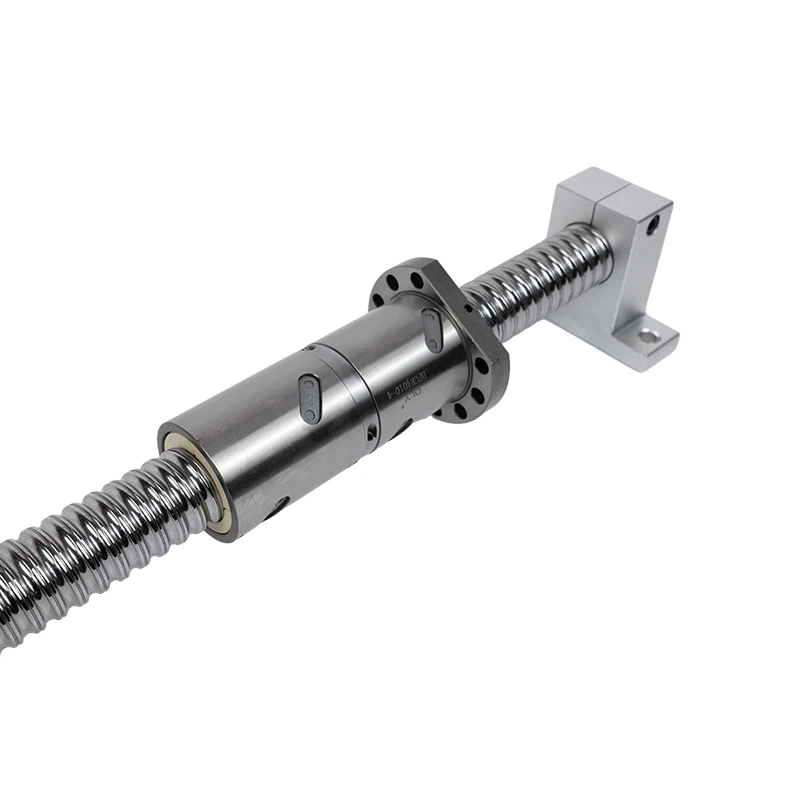

Vis mère robuste |
|
Matériels |
S55c |
|
Série |
Série DFU (série à double écrou) |
|
Longueur |
100 mm à 9 000 mm, peut être coupé à n'importe quelle longueur |
|
Caractéristiques |
Charge lourde, peut ajuster l'écart |
|
Délai de livraison |
3-15 jours ou par négociation. |
|
Service |
Nous pouvons fournir un service OEM et une réponse rapide. Lorsque vous avez des besoins, veuillez nous contacter. |
|
Emballer |
Emballage ou négociation de cartons ou de caisses en bois. |
|
Gamme de produits |
Nos principaux produits comprennent des vis à billes, des guides linéaires, des axes optiques, etc. N'hésitez pas à nous demander notre catalogue. |
Preuve du produit
Nos produits de vis à billes sont fabriqués en stricte conformité avec la norme internationale du système de gestion de la qualité ISO9001. Pour garantir que la qualité des produits répond aux normes les plus élevées, nous avons mis en place un système complet de contrôle de qualité :
Une équipe d'inspection de qualité professionnelle surveille l'ensemble du processus
Equipé d'une équipe d'ingénieurs professionnels en inspection de qualité avec plus de 10 ans d'expérience, utilisant des équipements de test avancés tels que des instruments de mesure de coordonnées et des interféromètres laser.
- Contrôle qualité de l'ensemble du processus
- Inspection à 100% des matières premières à leur arrivée à l'usine
- Une inspection de qualité spéciale doit être effectuée une fois chaque processus terminé
- Effectuer un test de fonctionnement continu de 72 heures avant que le produit fini ne quitte l'usine
- Double mécanisme d’assurance qualité
- Inspection des processus : mettre en place 3 points de contrôle d'inspection pour chaque processus de production
- Système d'inspection finale : inspection à 100 % des produits finis pour garantir le zéro défaut avant de quitter l'usine
Nous fournissons à nos clients des produits de vis à billes avec des performances stables et une précision fiable grâce à un système de gestion de la qualité rigoureux, avec un taux de qualification continue des produits supérieur à 99,98 %.
Service attentionné, service après-vente-sans souci
Engagement en matière de service client :
Mécanisme de réponse 7 × 24 heures établi +86-578-29595520 hotline de service ou adresse e-mail officielle : export@dlybearing.com
Réponse rapide dans les 30 minutes ; Fournir un support technique bilingue en chinois et en anglais
Système de service de niveau 3 : Service primaire : Diagnostic à distance (solution en 2 heures) ; Service intermédiaire : assistance sur-site par des ingénieurs régionaux ; Services avancés : services personnalisés par une équipe d’experts.
Gestion du cycle de vie-des produits
- Politique de garantie : les produits standard bénéficient d'une garantie de 36 mois
- Service de garantie étendue : jusqu'à 60 mois
- Fourniture de pièces de rechange : stock de sécurité d'une valeur permanente de plusieurs millions
- Processus de service après-vente : déclaration de défaut ; Acceptation multicanal (système de bon de travail par téléphone/site officiel) ; Le système de triage intelligent adapte automatiquement les niveaux de service.
- Mise en œuvre du service : guidage à distance (assisté par visualisation AR) ; Service sur site (portant du matériel de test professionnel); Traçabilité de la qualité (scannez le code pour obtenir les données complètes de production).
- Gestion en boucle fermée : ssuivi de satisfaction-(dans les 24 heures suivant le service) ; Recommandations de maintenance préventive ; Mettez à jour et itérez la bibliothèque de cas.
Projets de services à valeur ajoutée
- Forfait de services personnalisé ; Plan d'entretien annuel ; Fourniture prioritaire de pièces de rechange ; Gestionnaire de compte exclusif.
- Autonomisation technique : bilan de santé trimestriel des équipements ; Formation gratuite pour les opérateurs ; Conseil en optimisation de processus.
FAQ
Q : Comment améliorer les performances de prévention de la rouille des vis à plomb robustes ?
R : Plan de protection recommandé à trois-niveaux : Protection de base : traitement de noircissement + huile antirouille (convient à l'environnement intérieur) ; Protection renforcée : chromage dur (épaisseur supérieure ou égale à 0,02 mm) + réapprovisionnement régulier en huile ; Environnement extrême : utilisation d'un matériau en acier inoxydable ou d'un revêtement PTFE
